Weitere Wärmetauscher

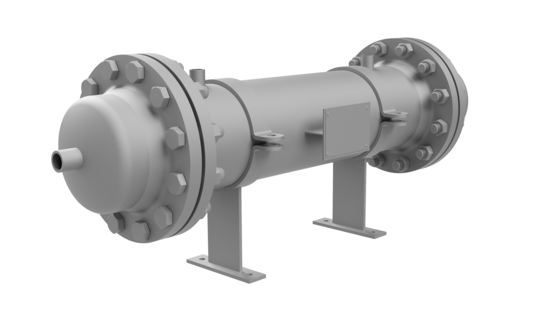

Neben dem Fokus auf die Abwärmenutzung von Verbrennungsmotoren und Gasturbinen in Blockheizkraftwerken (BHKW) sowie der Gasaufbereitung auf Biogas-, Klärgas- und anderen Anlagen, finden unsere Rohrbündel-Wärmetauscher auch in vielen weiteren Bereichen der Energie-, Umwelt-, Industrie- und Prozesstechnik Verwendung.
Nachfolgend beschreiben wir einige Projekte aus diesem Bereich, die außerhalb unseres Kerngeschäftes liegen.
Haben Sie eine Anwendung wo Wärme nutzbar gemacht und die Effizienz gesteigert werden soll?
Dann fragen Sie uns gerne an, wir werden prüfen, ob wir Ihnen mit unseren Produkten eine geeignete Lösung anbieten können.
ORC-Anlagen
Der ORC-Kreislauf ist ein thermodynamischer Prozess, der dem bekannten Wasser-Dampf-Kreislauf ähnelt, welcher in konventionellen Kraftwerken zur Stromerzeugung genutzt wird. Der Hauptunterschied besteht darin, dass beim ORC-Kreislauf eine organische Flüssigkeit mit einem niedrigen Siedepunkt verwendet wird. Deshalb funktionieren ORC-Systeme im Vergleich zu konventionellen Wasser- Dampf-Kreisläufen schon bei niedrigeren Temperaturen.
© Dürr
Der Energieturm
Wärmetauscher für Brennwertnutzung auf Biogasanlagen
- Anschlussfertig im Gestell mit Kamin
- Förderfähig durch KFW / BAFA (Stand 06/2021)
- Bis zu 80 % mehr Wärmeleistung
Normalerweise ist eine Brennwertnutzung auf Biogasanlagen wegen den im Biogas enthaltenen Schadstoffen nicht möglich, da im Wärmetauscher Korrosion durch Schwefelsäure verursacht wird. Wir haben jedoch eine Ausführung entwickelt, welche diese Thematik umgeht. Eine Kombination aus einem Rohrbündel-Wärmetauscher mit anhängendem Graphit-Teil, anschlussfertig im Gestell mit Kamin.
Dadurch lässt sich bis zu 80 % mehr Wärmeleistung aus dem BHKW gewinnen!
Beispiel:
BHKW 430 kW el., Abgasmassenstrom: 2320 kg/h (feucht)
Rohrbündel-Wärmetauscher:
| Abgas ein | 500 °C |
| Abgas aus | 230 °C |
| Druckverlust | 6 mbar |
| Wasser ein | 75 °C |
| Wasser aus | 98 °C |
| Leistung | 197 kW |
Graphit-Wärmetauscher
| Abgas ein | 230 °C |
| Abgas aus | 53 °C |
| Druckverlust | 5,5 mbar |
| Wasser ein | 40 °C |
| Wasser aus | 46,1 °C |
| Leistung | 141 kW |
Substrat-Wärmetauscher
Auf Biogas- und Klärgasanlagen besteht häufig der Bedarf, die anfallenden Klärschlämme, Gülle oder sonstige Substrate zu kühlen bzw. zu erwärmen. Speziell für diesen Anwendungsfall haben wir Doppelrohr-Wärmetauscher konzipiert.
Diese Wärmetauscher-Bauform kann auch für kontinuierliche Hygienisierung organischer Abfälle eingesetzt werden.
